Kondensatorn: vad den gör i mina kretsar

Jag löste in mina första kondensatorer efter ett kopplingsschema utan att ha en aning om vad de faktiskt gjorde där, bara att “det ska sitta en här”. Det funkade, mest av tur, men jag gillar inte att bygga saker jag inte förstår. Så här är vad jag lärde mig.

En kondensator lagrar elektrisk laddning tillfälligt och lämnar ifrån sig den igen när den behövs, lite som en snabb, liten mellanlagring av energi i en krets. Den rymmer betydligt mindre energi än ett batteri, men kan ladda och ladda ur på bråkdelar av en sekund, vilket ett batteri aldrig kan i närheten av samma tempo.

Hur den faktiskt fungerar

En kondensator består i sin enklaste form av två ledande plattor med ett isolerande material, ett dielektrikum, emellan. När spänning läggs på plattorna samlas laddning på dem, en positiv och en negativ sida, utan att någon ström egentligen passerar rakt igenom. Hur mycket laddning som ryms vid en given spänning bestäms av kondensatorns kapacitans, mätt i farad (F), enligt sambandet Q = C × U, där Q är laddningen, C är kapacitansen och U är spänningen. Wikipedia förklarar kondensatorn på samma sätt: en passiv komponent som lagrar elektrisk laddning.

En hel farad är enormt mycket för en vanlig elektronikkomponent, så de flesta kondensatorer jag hanterar mäts i betydligt mindre enheter:

Enhet	Förkortning	Del av en farad	Vanlig användning
Mikrofarad	µF	miljondel	Glättning i nätaggregat, bulklagring
Nanofarad	nF	miljarddel	Filter, koppling mellan kretsdelar
Pikofarad	pF	biljondel	Höga frekvenser, radiokretsar

Tre saker jag faktiskt använder kondensatorer till

I mina egna projekt landar det nästan alltid i en av de här tre uppgifterna, som Kjell & Companys guide till kondensatorer också går igenom:

• Glättning av spänning. Efter att en likriktarbrygga gjort om växelspänning till en pulserande likspänning, jämnar en stor kondensator ut pulserna till en betydligt jämnare nivå. Den laddas upp när spänningen är på väg upp och lämnar ifrån sig energi när spänningen sjunker, så att det som kommer ut blir mycket stabilare.
• Filtrering. Mindre kondensatorer, ofta bara några hundra nanofarad, sitter nära matningsstiften på mikrokontrollrar och andra chip för att dämpa snabba spänningsstudsar. Utan dem kan en Arduino bete sig konstigt precis när en motor eller ett relä slår till, eftersom strömtoppen tillfälligt drar ner spänningen.
• Timing. Tillsammans med ett motstånd bildar en kondensator en så kallad RC-krets, där tiden det tar att ladda upp kondensatorn genom motståndet ger en förutsägbar fördröjning. Tidskonstanten räknas ut som τ = R × C, där R är i ohm och C i farad, vilket ger svaret i sekunder. Det används bland annat i enkla timerkretsar och för att mjuka upp knapptryckningar.

Ett konkret exempel: glättning i ett litet nätaggregat

Säg att jag bygger ett litet nätaggregat som tar in växelspänning från en transformator och gör om den till likspänning. Efter likriktarbryggan är spänningen fortfarande full av pulser, den går upp och ner i takt med nätfrekvensen. Om jag kopplar in en tillräckligt stor elektrolytkondensator direkt efter bryggan, laddas den upp i topparna och lämnar ifrån sig laddning i dalarna, så att resultatet blir en mycket jämnare spänning ut till resten av kretsen. Ju större kapacitans, desto mindre rippel (svängning) blir kvar. Det är exakt den principen som sitter bakom nästan varje litet väggladdare eller strömadapter jag öppnat och tittat i.

En sak jag alltid respekterar: kvarvarande laddning

Det här är det viktigaste stycket i hela inlägget, så jag skriver det extra tydligt. Stora kondensatorer i nätaggregat och laddare kan hålla kvar en farlig laddning långt efter att apparaten kopplats ur väggen, ibland i minuter, ibland längre, beroende på storlek och om det finns en urladdningsresistor inbyggd eller inte. Det gäller framför allt de stora elektrolytkondensatorerna som sitter direkt efter nätspänningsdelen, inte de små keramiska kondensatorerna på lågspänningssidan av ett kretskort.

Jag öppnar aldrig ett nätaggregat, en laddare eller något annat som varit kopplat till 230 volt för att pilla i det. Det är precisa samma gräns jag drar för nätspänning generellt: allt jag bygger själv håller sig till lågspänning och batteridrift, och det som suttit i väggen lämnar jag åt en behörig elektriker eller reparatör. En laddad kondensator i fel händer kan ge en rejäl stöt även när sladden ligger lös på bordet, och det är inte värt risken för ett hobbyprojekt.

Elektrolyt eller keramisk, och varför det spelar roll

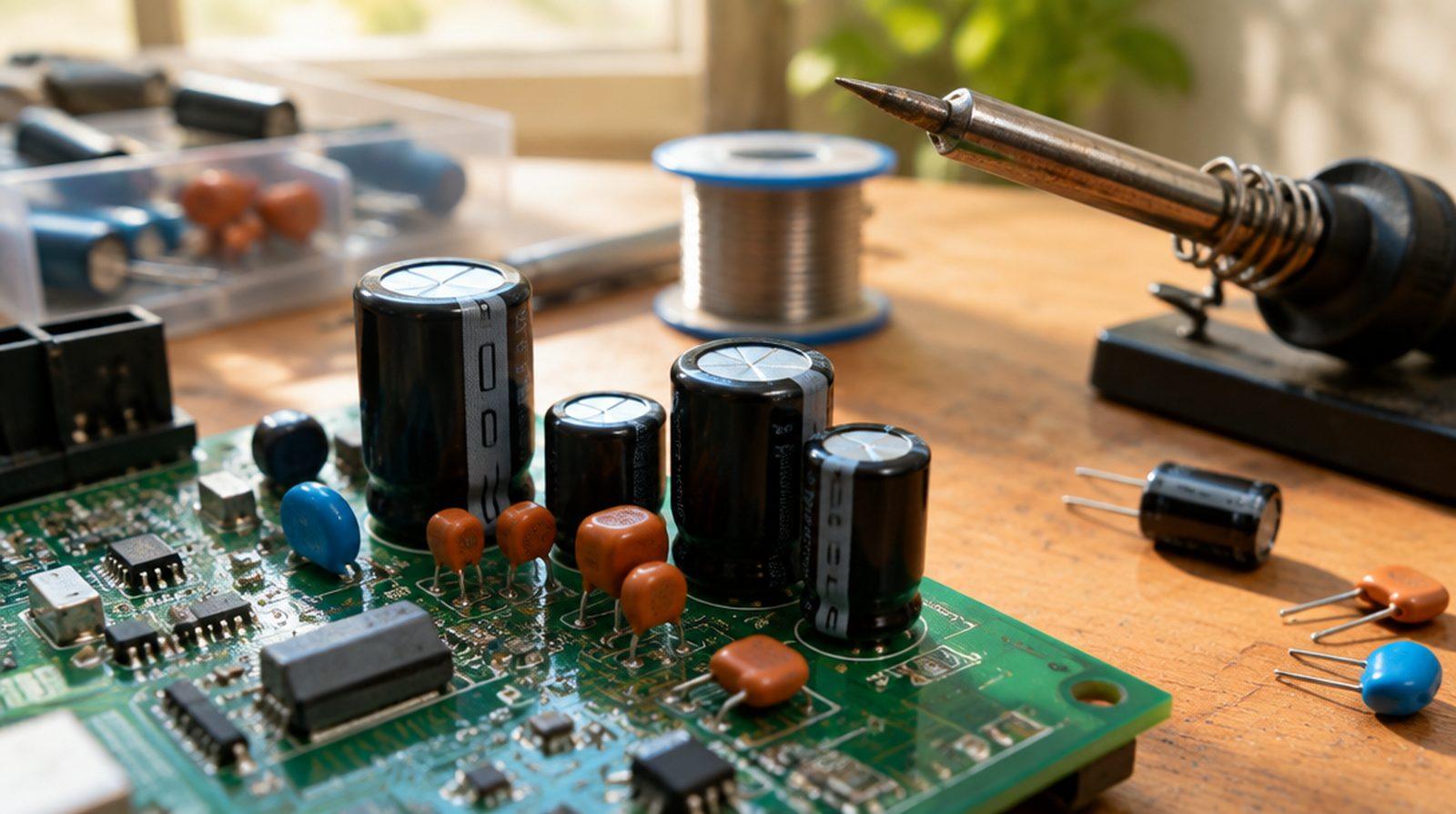

De flesta kondensatorer jag hanterar hör till en av två familjer, något Electrokits guide till att byta trasiga kondensatorer också beskriver. Elektrolytkondensatorer, de cylindriska med ett tryckt streck längs ena sidan, rymmer mycket kapacitans i förhållande till storleken men är polariserade: de har ett plus- och ett minusben, och kopplas de fel kan de i värsta fall svälla eller gå sönder med ett rejält pysande ljud. Det har hänt mig en gång, och lukten glömmer jag inte i första taget. Keramiska kondensatorer, de små runda eller fyrkantiga i olika färger, rymmer mindre kapacitans men saknar polaritet, så de går att koppla in hur som helst utan att det spelar någon roll åt vilket håll strömmen går.

Jag har lärt mig att alltid dubbelkolla strecket på elektrolytkondensatorn mot kopplingsschemat innan jag löder fast den, eftersom ett misstag där är betydligt jobbigare att rätta till än ett misstag med en keramisk kondensator som saknar rätt och fel håll. Numera markerar jag till och med plusbenet med en tuschprick på schemat innan jag börjar löda, bara för att slippa räkna om vilket ben som var vilket för femte gången samma kväll.

Vanliga missförstånd jag själv haft

Jag trodde länge att en kondensator “lagrar ström”, men det är inte riktigt rätt uttryckt. Den lagrar laddning och därmed energi, inte ström i sig, ström är ju laddning i rörelse. Det är en petitess i vardagsspråk men gör skillnad när man ska räkna på en krets.

Jag blandade också ihop kapacitans med spänningstålighet ett tag. En kondensator har både ett kapacitansvärde (hur mycket den rymmer) och en maximal spänning den tål innan den går sönder, och de två sifforna har inget direkt med varandra att göra. En kondensator med rätt kapacitans men för låg spänningstålighet kan gå sönder, ibland med ett rejält pang, om den kopplas in i en krets med högre spänning än den är byggd för.

Vill du förstå hur kondensatorn samspelar med resten av Ohms lag i en krets, alltså hur spänning, ström och resistans hänger ihop runt omkring den, har jag gått igenom grunderna i ett eget inlägg om Ohms lag med ett räkneexempel jag räknat igenom själv.

Näst på tur vid köksbordet är att bygga en liten timerkrets med bara ett motstånd och en kondensator, mest för att se om jag verkligen förstått RC-tiden eller bara tror att jag gjort det. Fler försök, lyckade och inte, hittar du på Lödpennan.
