Tvåtaktsmotorn: så fungerar den, förklarat vid arbetsbänken

Jag hade en gammal Puch på bänken förra våren där någon före mig hade bytt tändstift, kolv och till och med hela förgasaren utan att motorn ändå ville dra igång ordentligt. Problemet satt någon annanstans, men för att hitta det behövde jag först förstå exakt vad som ska hända inuti en tvåtaktsmotor, i rätt ordning.

Kort svar: så fungerar en tvåtaktsmotor

En tvåtaktsmotor gör hela sitt arbete, insugning, komprimering, förbränning och avgasutsläpp, på bara två kolvslag i stället för fyra. Kolven själv fungerar som ventil genom att täcka och avtäcka portar i cylinderväggen medan den rör sig, vilket gör att motorn helt saknar den ventilmekanik en fyrtaktsmotor har i topplocket. Smörjningen sker genom att olja blandas direkt i bensinen, eftersom det inte finns något separat oljesystem som når vevaxel och cylinderväggar.

Det är den korta versionen. Här är den lite längre, den jag skulle velat ha när jag stod med min första trasiga moped och inte förstod varför den varken ville starta eller sluta ryka.

Arbetscykeln, slag för slag

En fyrtaktsmotor behöver fyra kolvslag (insug, kompression, arbetstakt, avgas) för att slutföra en cykel, och tänder alltså bara en gång per två varv på vevaxeln. Tvåtaktsmotorn klämmer ihop samma process till två slag och tänder en gång per varv, vilket är en stor del av förklaringen till det tätare, mer gnälliga ljudet man känner igen från både mopeder och motorsågar.

Ungefär så här går det till:

1. Kolven rör sig uppåt. Bränsleblandningen ovanför kolven komprimeras samtidigt som ett nytt bränsle-luft-mos sugs in i vevhuset under kolven, via undertrycket som bildas.
2. Tändning vid toppläge. Tändstiftet ger gnista, blandningen antänds och kolven trycks nedåt av explosionen.
3. Kolven rör sig nedåt. På vägen ner öppnar kolvens nedre kant avgasporten så att de förbrända gaserna kan strömma ut, ungefär samtidigt som en inloppsport öppnas och släpper in den nya blandningen från vevhuset som trycktes ihop i steg ett.
4. Cykeln börjar om. Kolven vänder vid botten och är på väg upp igen innan avgasporten ens hunnit stängas helt.

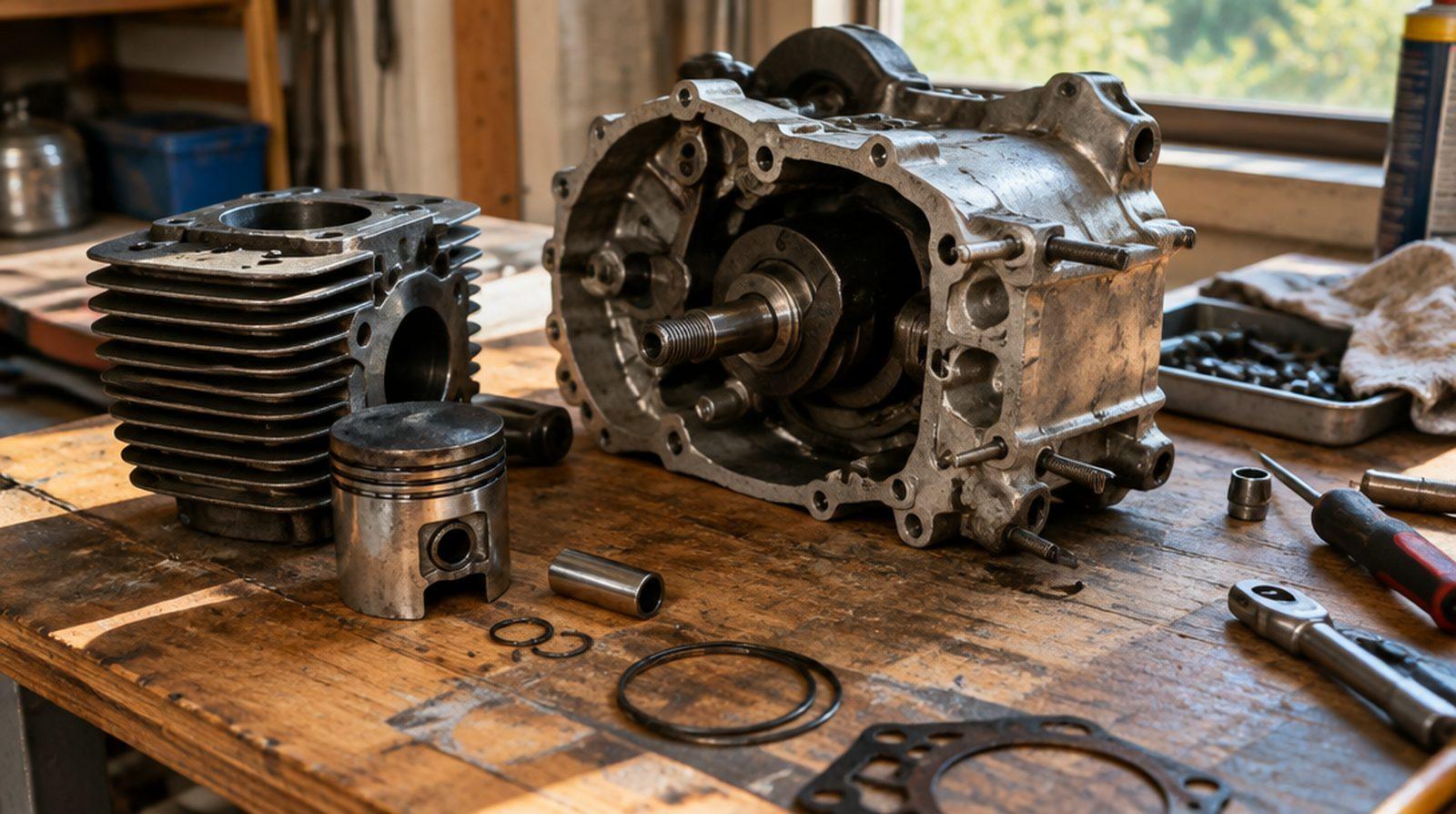

Det som gör det här möjligt utan ventiler är att kolvens sidor är formade och placerade så att de själva täcker och avtäcker portarna i cylinderväggen vid rätt tillfälle. Ingen kamaxel, inga ventilfjädrar, inga justeringar av ventilspel. Det är också därför en tvåtaktsmotor har så förvånansvärt få delar när man plockar isär den: kolv, vevaxel, cylinder och topplock, i princip.

Tändningen: från magnet till gnista

De flesta äldre mopedmotorer har tändning som bygger på ett svänghjul med inbyggda magneter som roterar runt en tändspole. När magneterna passerar spolens polskor induceras ström, och genom att kortsluta och sedan bryta strömmen i spolens primärlindning (traditionellt med en mekanisk brytarkontakt, på senare konstruktioner elektroniskt) byggs ett kraftigt magnetfält upp som sedan kollapsar och skickar en högspänningspuls, flera tusen volt, ut till tändstiftet genom sekundärlindningen. Hela poängen är att gnistan ska komma exakt i rätt ögonblick i förhållande till kolvens läge, annars tänder motorn för tidigt eller för sent och du märker det direkt som dålig gång eller uteblivet startförsök.

Det är en av de första sakerna jag kollar när en moped inte vill starta: finns det gnista alls, och kommer den i rätt läge. Fungerar tändningen men motorn ändå strular, letar jag vidare i bränslesystemet, som jag går igenom mer konkret i inlägget om att rengöra förgasare.

Smörjningen: oljan följer med bränslet

Det som förvånar flest när jag förklarar det för någon som är van vid bilmotorer är att en tvåtaktsmotor inte har något oljetråg eller oljepump som smörjer vevaxel och cylinderväggar på egen hand. I stället blandas smörjolja rakt i bensinen, antingen manuellt i tanken (den klassiska lösningen på äldre mopeder) eller via en separat liten oljepump som doserar olja i bränsleflödet automatiskt (vanligare på senare konstruktioner). Vanlig blandningsgrad ligger på ungefär 2 till 4 procent olja i bensinen, men exakt siffra beror helt på motor och tillverkarens rekommendation, så det är alltid värt att kolla upp för just din modell innan du blandar.

Konsekvensen om man kör på ren bensin utan olja är obarmhärtig: motorn skär, ofta inom några minuter, eftersom vevlager och cylinderväggar helt enkelt inte får någon smörjning alls. Det är den vanligaste nybörjarmissen jag hör om, och tyvärr en av de dyraste.

Varför en tvåtaktsmotor väger mindre och låter annorlunda

Eftersom hela ventilmekaniken saknas blir en tvåtaktsmotor lättare, enklare och billigare att tillverka än en fyrtaktsmotor med jämförbar cylindervolym, samtidigt som den ger relativt hög effekt i förhållande till sin storlek. Priset man betalar är sämre bränsleekonomi, mer avgaser (eftersom lite oförbränd bränsleblandning oundvikligen följer med ut genom avgasporten vid varje cykel) och just det där karaktäristiska, lite gnälliga ljudet.

En snabb jämförelse för att sammanfatta skillnaden mot fyrtaktsmotorn:

Egenskap	Tvåtaktsmotor	Fyrtaktsmotor
Kolvslag per cykel	2	4
Tändning per varv	Varje varv	Vart annat varv
Ventiler	Inga, portar i cylinderväggen	Ja, i topplocket
Smörjning	Oljeblandad bensin	Separat oljesystem
Vikt	Lägre	Högre
Ljud	Tätare, gnälligare	Djupare, jämnare

Ett par vanliga fel jag stöter på

Just för att en tvåtaktsmotor har så få rörliga delar är den ovanligt ärlig när man felsöker den. De flesta strularna jag stöter på hör hemma i någon av tre kategorier:

• Motorn startar men dör direkt. Oftast tomgångsmunstycket i förgasaren som är igensatt, sällan något i själva motorblocket.
• Motorn “fyrtaktar”, alltså hackar och låter ojämn i stället för att gå rent. Ett välkänt uttryck bland skruvare, och betyder nästan alltid för fet bränsleblandning eller fel tändinställning, inte att motorn på något magiskt sätt bytt taktantal.
• Motorn ryker kraftigt vid start men går sedan fint. Helt normalt med en oljeblandad tvåtaktare, särskilt om den stått stilla länge och olja samlats i vevhuset. Ryker den konstant och kraftigt även efter uppvärmning är blandningsförhållandet troligen fel.
• Motorn skär plötsligt under körning. Nästan alltid bristande smörjning, antingen för lite olja i blandningen eller helt utan olja. Det är den dyraste och mest smärtsamma missen, och tyvärr den vanligaste bland nybörjare som glömmer eller chansar på blandningen.

Ingen av de här felen kräver att man river motorn helt. De flesta löses vid förgasaren eller tändningen, vilket är precis varför jag alltid börjar felsökningen där i stället för att skruva isär cylindern i onödan.

Vad det betyder när du står i garaget

När jag felsöker en tvåtaktare tänker jag alltid i tre system: tändning, bränsle och kompression. Är alla tre på plats i rätt ordning startar motorn, i princip alltid. Saknas en av dem vet jag ungefär var jag ska leta, i stället för att chansa och byta delar på måfå som personen gjorde med min Puch förra våren.

Om du är ny vid det här och vill förstå mer om hela mopeden, inte bara motorn, samlar jag allt jag lär mig på Tvåtaktarns startsida. Nästa steg i garaget för min del blir ofta just förgasaren, den delen som ser ut att strula oftast men som nästan alltid går att rädda med lite tålamod och rätt ordning på ihopsättningen.

Har du själv koll på om din moped har manuell oljeblandning eller automatisk oljepump? Det är faktiskt värt att veta innan man ens börjar skruva.
